Medusa 10 Vias Montada com Conectores Amphenol

Medusa 10 Vias Montada com Conectores Amphenol

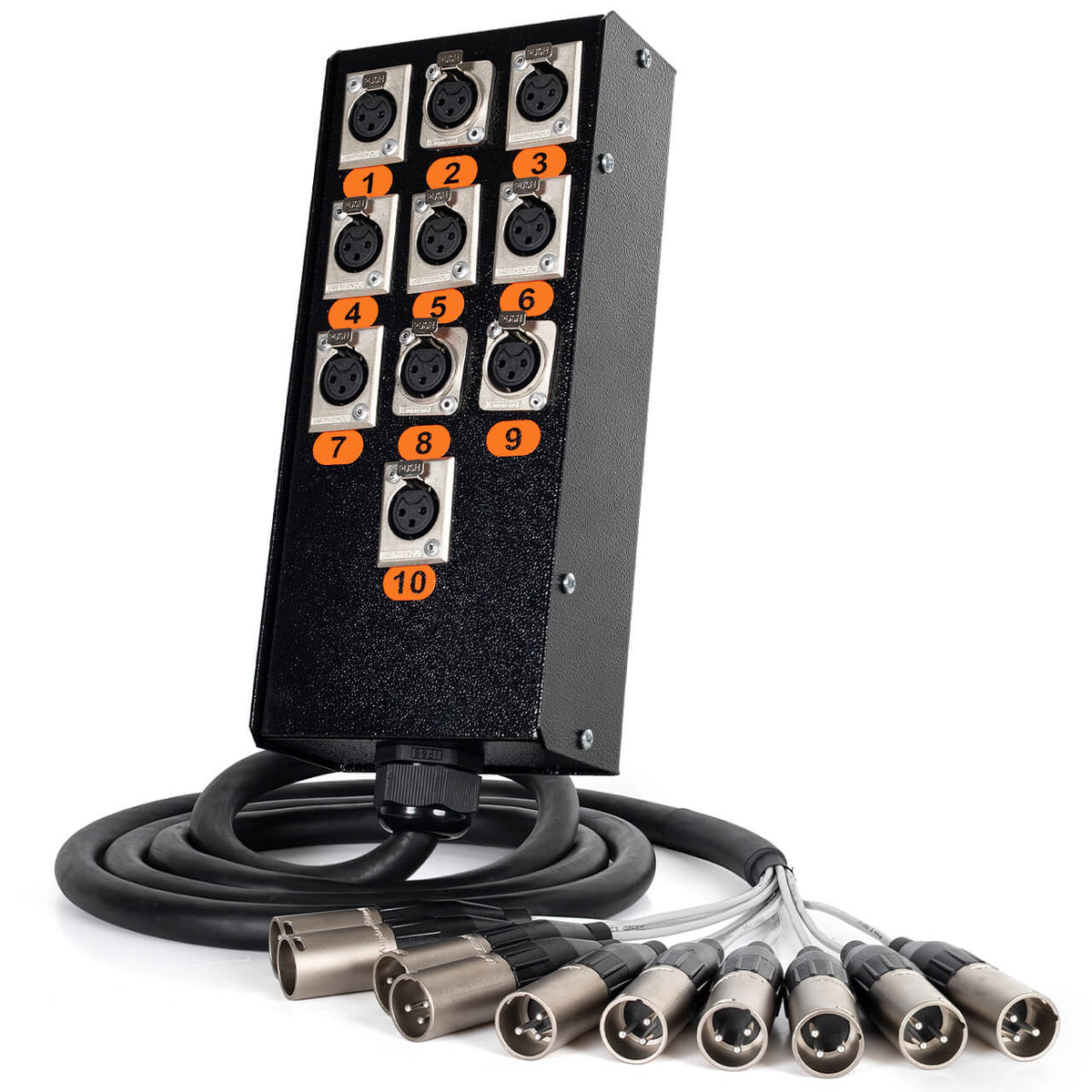

A Medusa 10 Vias com Conectores Amphenol reúne 10 canais de áudio em um multicabo profissional espaguetado, facilitando a organização das ligações entre os equipamentos e a mesa de som. O conjunto é fornecido montado com conectores XLR fêmea de painel AC3FPZ e plugs XLR macho AC3MM Amphenol, além de prensa-cabo de nylon preto PG21 ¾”.

Descrição detalhada

Organize o cabeamento do seu sistema com a Medusa 10 Vias Montada com Conectores Amphenol. A caixa concentra os pontos de conexão, enquanto o multicabo reúne os canais em um único percurso, reduzindo a necessidade de conduzir vários cabos separados entre os equipamentos.

O painel utiliza conectores XLR fêmea AC3FPZ Amphenol em metal, e as pontas do multicabo recebem plugs XLR macho AC3MM Amphenol. Essa configuração permite conectar cabos e equipamentos com conexões compatíveis.

O multicabo profissional de 10 vias espaguetado mantém as vias individualmente revestidas nas extremidades, facilitando sua organização e seu manuseio. Com diâmetro de 12,40 mm, o cabo deve ter sua espessura considerada no planejamento dos pontos de passagem da instalação.

O conjunto também possui prensa-cabo de nylon preto PG21 ¾”, que fixa o multicabo à caixa e ajuda a reduzir a tração sobre as ligações internas.

Diferenciais

Conectores Amphenol no painel e nas pontas: montagem com modelos AC3FPZ e AC3MM.

10 vias de áudio: concentra múltiplos canais em um único multicabo.

Multicabo profissional espaguetado: organização e revestimento individual das vias nas extremidades.

Conectores de painel em metal: modelo XLR fêmea AC3FPZ Amphenol.

Prensa-cabo PG21 ¾”: auxilia na fixação do multicabo à caixa.

Conjunto montado: praticidade para preparar e instalar o cabeamento do sistema.

Ficha técnica

Produto: medusa de áudio montada com conectores Amphenol.

Quantidade de vias: 10.

Caixa: para montagem de medusa com 10 vias.

Multicabo: profissional espaguetado com 10 vias.

Diâmetro do cabo: 12,40 mm.

Conectores do painel: XLR fêmea AC3FPZ Amphenol.

Material dos conectores de painel: metal.

Conectores das pontas: plug XLR macho AC3MM Amphenol.

Prensa-cabo: nylon preto PG21 ¾”.

Comprimento: conforme a opção selecionada.

Conteúdo do produto

A medusa é fornecida montada com os seguintes componentes:

1 caixa para montagem de medusa com 10 vias.

1 multicabo profissional espaguetado com 10 vias, no comprimento selecionado.

1 conector prensa-cabo de nylon preto PG21 ¾”.

10 conectores XLR fêmea de painel AC3FPZ, em metal, Amphenol.

10 conectores plug XLR macho AC3MM Amphenol.

Dicas de uso

Antes da instalação, defina a posição da caixa e meça o percurso completo do multicabo. Considere curvas, desvios e uma folga nas extremidades para evitar tensão no cabo e nos conectores.

Mantenha um mapa relacionando cada via ao equipamento conectado. Confira os canais individualmente durante a passagem de som para facilitar a localização de eventuais problemas.

Ao desconectar, segure pelo corpo do plug. Evite puxar pelos fios, apoiar equipamentos sobre o multicabo ou armazená-lo com nós e dobras acentuadas. Verifique periodicamente a fixação do prensa-cabo.

Perguntas frequentes

Para que serve uma medusa de áudio de 10 vias?
Ela reúne 10 canais em um multicabo, facilitando a organização e o transporte dos sinais entre diferentes pontos do sistema de som.

Quais conectores Amphenol acompanham esta medusa?
O conjunto possui 10 conectores XLR fêmea de painel AC3FPZ, em metal, e 10 plugs XLR macho AC3MM Amphenol nas pontas do multicabo.

A medusa já vem montada?
Sim. Ela é fornecida montada com caixa, multicabo profissional espaguetado, prensa-cabo e conectores Amphenol.

O que significa multicabo espaguetado?
Significa que as vias possuem revestimento individual nas extremidades destinadas aos conectores, ajudando a organizar e proteger os fios durante o manuseio.

Qual é o diâmetro do cabo?
O multicabo possui 12,40 mm de diâmetro. Essa medida corresponde à espessura do cabo, não ao comprimento.

Qual é a função do prensa-cabo PG21 ¾”?
Ele fixa o multicabo à caixa e ajuda a reduzir deslocamentos e esforços de tração sobre as conexões internas.

Como escolher o comprimento adequado?
Meça o trajeto real entre os pontos de conexão, incluindo curvas e desvios. Reserve uma folga para posicionar os equipamentos sem esticar o cabo.

A medusa amplifica o áudio?
Não. Sua função é transportar os sinais e organizar as conexões. A amplificação e o processamento dependem dos equipamentos conectados.

Escolha a metragem adequada e organize seu sistema com a Medusa 10 Vias Montada com Conectores Amphenol.
